Inspektionsmikroskope

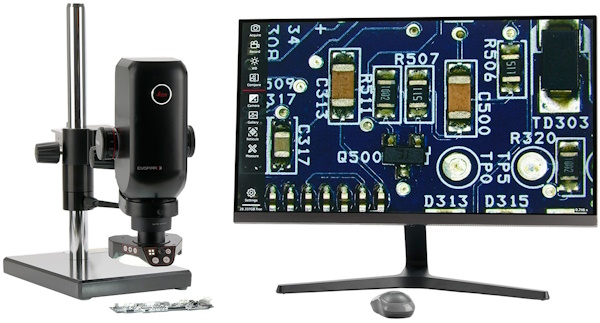

Leica Emspira 3

Leica Emspira 3

Erleben Sie mit dem Leica Emspira 3 ein Inspektionsmikroskop mit einer revolutionären Kombination aus einfacher Bedienung und höchster Messgenauigkeit. Die intuitive Software macht die Handhabung spielend leicht, während die codierte und telezentrische Optik präzise Messungen garantiert. Dank des schnellsten Livebilds auf dem Markt maximieren Sie Ihren Probendurchsatz. Entdecken Sie die Zukunft der digitalen Mikroskopie mit dem Leica Emspira 3.

Weitere Informationen zum Leica Emspira 3.

Zeiss Axio Zoom V.16

Zeiss Axio Zoom.V16

Mit seiner unerreichten Präzision ist das Zeiss Axio Zoom V.16 das ideale Inspektionsmikroskop, wenn es um feinste Details geht. Seine unübertroffene Optik enthüllt selbst kleinste Fehlerstellen, während die erweiterte Tiefenschärfe mit 3D-Darstellung eine herausragende Objekterfassung ermöglicht. Dank der Zeiss ZEN Core Software mit Job-Modus sind Ihre Arbeitsschritte vollständig reproduzierbar. Dabei unterstützt Sie die künstliche Intelligenz für eine noch effizientere Bildanalyse.

Weitere Informationen zum Zeiss Axio Zoom.V16

Experten für Inspektionsmikroskope

Foto von Jannik Heemann
Ihr Ansprechpartner: Jannik Heemann

„Digitale Inspektionsmikroskope sind ein wichtiger Stützpfeiler für eine reibungslose Produktion. Sie ermöglichen eine schnelle Prüfung der Produktqualität und können bei Produktionsfehlern oder Materialversagen für die Ursachenanalyse genutzt werden.

Erfahren Sie in dieser Kaufberatung, welche Kombination aus Optik, Software und Stativ für Ihre Anwendung optimal geeignet ist.“

+49 (0) 2103 / 963 440 7

Das Mikroskop für die Inspektion

Wer ein gutes Inspektionsmikroskop sucht, sollte seinen Blick in Richtung der Zoom-Mikroskope richten. Durch die Verwendung eines zentrischen Strahlengangs haben diese Mikroskope keinen Parallaxenfehler (im Gegensatz zu klassischen Stereomikroskopen) und bieten darüber hinaus einen stufenlosen Zoom-Bereich sowie einen großen Probenraum. Diese Merkmale gewährleisten äußerst präzise Inspektionen, flexible Vergrößerungsanpassungen und eine einfache Handhabung für eine Vielzahl von Proben.

Das richtige Stativ

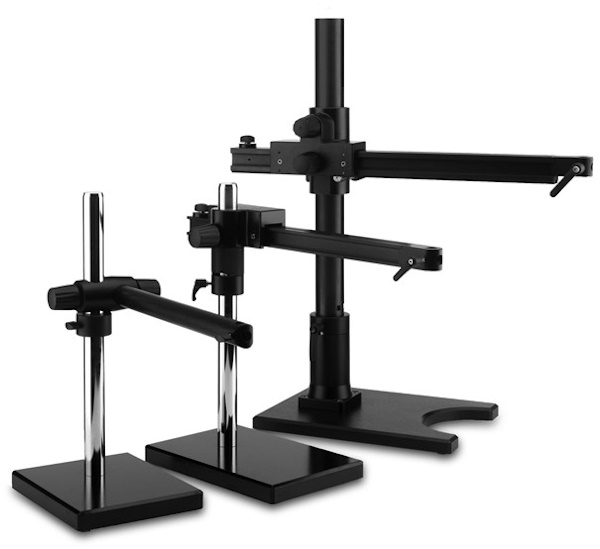

Schwenkarm-Stative in verschiedenen Größen

Um das Bild auch in hohen Vergrößerungen schwingungsfrei zu halten, ist ein robustes Stativ die wichtigste Voraussetzung. Für einfache Inspektionsaufgaben bietet sich ein Stativ mit manuellem Fokus an. Sobald die Proben herausfordernder werden, z.B. durch feinste Details oder unebene Oberflächen, rücken motorisierte Stative in den Fokus. Ein motorisierter Fokustrieb ermöglicht es, tiefenscharfe Bilder mit einer anschließenden 3D-Ansicht aufzunehmen und ist dazu besonders ergonomisch. Darüber hinaus stehen für größere Proben passende Stative zur Auswahl, wie Schwenkarm-Stative oder Flexarm-Stative, um eine optimale Anpassung an die jeweiligen Anforderungen zu gewährleisten.

Weitere Informationen zu Stativen

Die Optik: Auflösung, Übersicht und Tiefenschärfe sind entscheidend

Leica Objektiv

Je nach angestrebter Vergrößerung und benötigtem Arbeitsabstand stehen verschiedene Objektive zur Auswahl. Für die Betrachtung von Objekten in der Übersicht sind achromatische Objektive mit geringeren Vergrößerungen empfehlenswert. Ein Beispiel ist ein 0,63x Achromat-Objektiv, das ein großes Sichtfeld, einen langen Arbeitsabstand sowie eine hohe Tiefenschärfe bietet. Wenn jedoch eine detaillierte Betrachtung im Fokus steht, sind Objektive mit höheren Vergrößerungen notwendig. Hier kommen Objektive mit Faktoren über 1,0x zum Einsatz, welche die Gesamtvergrößerung des Mikroskops auf über 200-fach erhöhen. Für eine maximale Detailwiedergabe sind Objektive in der Qualitätsstufe „Plan Apochromat“ zu empfehlen, da sie eine bestmögliche Auflösung und Farbkorrektur bieten. Die Wahl des richtigen Objektivs hängt also von Ihren spezifischen Anforderungen ab. Sprechen Sie uns gerne an, damit wir Ihnen die optimale Optik empfehlen können.

Beleuchtung: Polarisiertes Auflicht ist empfehlenswert

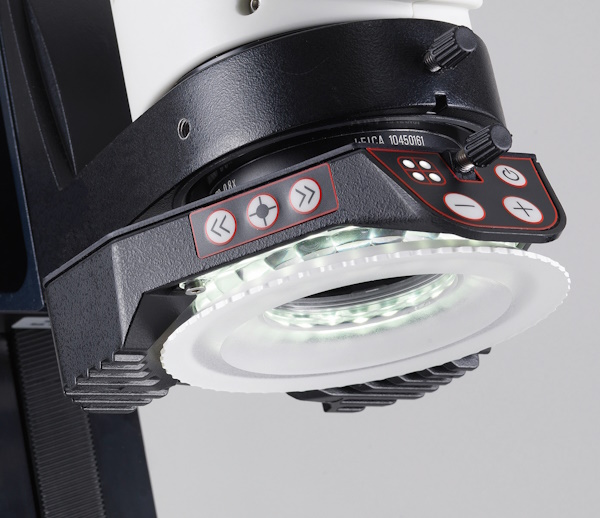

LED-Ringlicht an einem Inspektionsmikroskop

Das Mikroskop sollte mit einem langlebigen und leistungsstarken LED-Ringlicht ausgestattet werden. Dank der 360°-Anordnung der LEDs erfolgt eine schattenfreie Ausleuchtung, um die Oberfläche gleichmäßig abzubilden. Ein erhöhter Komfort wird durch das „Mitwandern“ des Ringlichts mit dem Objektiv gewährleistet, wodurch der Lichteinfall im Fokusbereich unabhängig von der Probe konstant bleibt. Zudem ermöglicht die platzsparende Montage am Objektiv ohne externe Lichtquelle einen guten Zugang zum Probenraum und lässt am Arbeitsplatz Raum für weiteres Equipment. Um störende Reflexionen zu verhindern, wird das Ringlicht mit einem Polarisationsfilter ausgestattet. Neben Ringlichtern stehen auch weitere Beleuchtungsarten wie LED-Spots, vertikale und koaxiale Beleuchtungen zur Verfügung.

Weitere Informationen zum Thema Beleuchtung

Kamera und Software: Essenziell für Dokumentation und Analyse

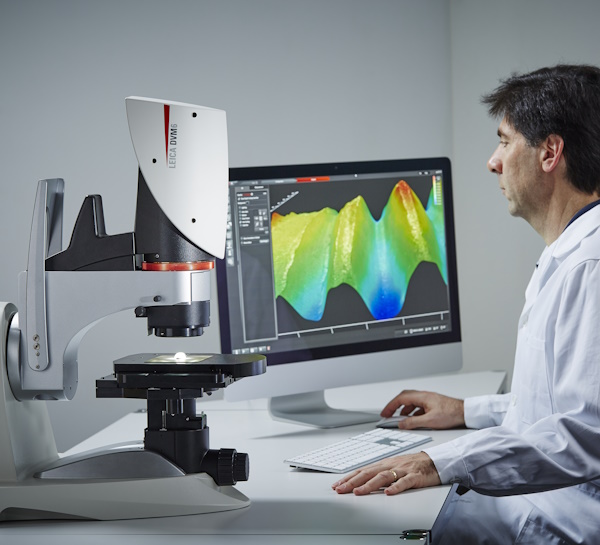

Leica Mikroskop mit 3D-Aufnahme

Für optimale Leistung empfehlen wir eine Farbkamera mit hoher Auflösung, um eine realitätsnahe Wiedergabe der Proben sicherzustellen. Die Kamera sollte eine hohe Lichtempfindlichkeit aufweisen, um schnelle Bildfrequenzen zu ermöglichen, was ein flüssiges Live-Bild und die schnelle Aufnahme von Bildern mit erweiterter Tiefenschärfe unterstützt. Für anspruchsvolle Inspektionsanwendungen sollte die Software umfangreiche Messfunktionen bieten und die Vergrößerung des Mikroskops auslesen können, um alle Analysen nachvollziehbar zu dokumentieren. Der Workflow-Modus in der Software kann dazu verwendet werden, Arbeitsschritte im Voraus genau zu definieren und deren Einhaltung zu sicherzustellen. Des Weiteren ermöglicht eine gute Software die Aufnahme tiefenscharfer Bilder und 3D-Visualisierung der Probe.

Für einfache Anwendungen, bei denen der Fokus auf einer intuitiven Bedienung liegt, kann es hilfreich sein, wenn die Kamera über einen Stand-Alone Modus verfügt. Dieser ermöglicht es, die Kamera direkt an einen Monitor anzuschließen und so unabhängig von einem Computer zu arbeiten.

Inspektionsmikroskopie: Eine Übersicht

Die optische Inspektionsmikroskopie spielt eine entscheidende Rolle in der Analyse und Qualitätssicherung verschiedener Industrien. Sie ermöglicht die präzise Nachverfolgung von Partikelkontaminationen sowie die Ursachenanalyse bei Materialversagen. Darüber hinaus werden digitale Inspektionsmikroskope verwendet, um die Einhaltung von kritischen geometrischen Abmessungen sicherzustellen. Die Analyse der Proben findet hierbei entweder nach standardisierten Verfahren oder auf den Probentyp abgestimmt statt. Durch ein gutes Inspektionsmikroskop können Produktionsfehler minimiert werden, was aufwendige Reklamationen reduziert und die Kundenzufriedenheit erhöht.

Digitalmikroskope werden in vielen Industriezweigen zu Inspektionszwecken genutzt, dazu gehören unter anderem die Elektronikfertigung, die Automobilindustrie, die Luft- und Raumfahrtindustrie sowie Hersteller von medizinischen Geräten.

Kontaktieren Sie uns noch heute für ein individuelles Angebot. +49 (0) 2103 / 963 440 7
